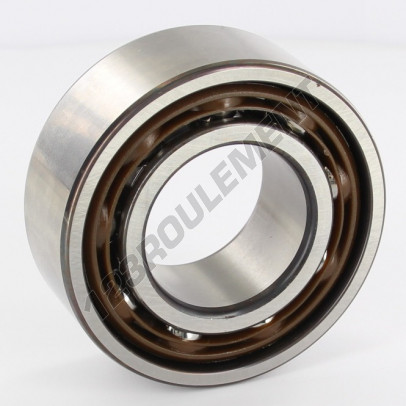

Roulement à billes 3208-ATN9-SKF

40 40 80 80 30.2 30.2

Référence : 3208-ATN9-SKF

SKF
Trustpilot

Trustpilot

Description

Le Roulement à Billes, connu sous la référence 3208-ATN9-SKF, de la marque SKF, possède un diamètre intérieur de 40mm, un diamètre extérieur de 80mm et une épaisseur de 30.2mm.

Votre prix: 93,94 $CAH.T.

  50+ pièces en stock

Quantité Prix
1 - 9 93,94 $CAH.T.
10 - 24 90,31 $CAH.T.
25 - 49 86,68 $CAH.T.
50 - 99 83,05 $CAH.T.
100 - inf 79,42 $CAH.T.
Pour plus de quantité, faites nous une demande de devis
logo_delivery Expédié aujourd'hui. commandez avant

Ajouté

product_sheet product_sheet product_sheet
product_sheet_padlockPaiement sécurisé

Besoin d'une aide ou d'un conseil ?

+33.359.360.490

Trustpilot

Description

Le Roulement à Billes, connu sous la référence 3208-ATN9-SKF, de la marque SKF, possède un diamètre intérieur de 40mm, un diamètre extérieur de 80mm et une épaisseur de 30.2mm.

product_sheet product_sheet product_sheet
product_sheet_padlockPaiement sécurisé

Besoin d'une aide ou d'un conseil ?

+33.359.360.490

LES CLIENTS ONT AUSSI ACHETÉ
Roulement à billes - 6208-SKF SKF

ROULEMENT À BILLES 6208-SKF

40 40 80 80 18 18

19,12 $CAH.T.


50+ pièces en stock

Joint SPI - OAS-40X52X7-NBR GEN

JOINT SPI OAS-40X52X7-NBR

40 40 52 52 7 7

3,88 $CAH.T.


50+ pièces en stock

Circlip extérieur - CIRCLIP-EXT-40 GEN

CIRCLIP EXTÉRIEUR CIRCLIP-EXT-40

1.75 1.75

1,30 $CAH.T./ pièce


50+ pièces en stock

Minimum de commande 2

LA FICHE TECHNIQUE
  • MARQUE
    SKF
  • N° EAN13
    7316577046093
  • DIAM. INTÉRIEUR
    40  MM
  • DIAM. EXTÉRIEUR
    80  MM
  • EPAISSEUR
    30.2  MM
  • ANGLE DE CONTACT
    30  °
  • CAGE
    Non-metallique
  • ETANCHÉITÉ
    Non étanche
  • POIDS
    579  G
  • VITESSE LIMITE
    8000  RPM
  • CHARGE DYNAMIQUE
    48  KN
  • CHARGE STATIQUE
    36.5  KN
  • CONDITIONNEMENT
    1
Description

Le Roulement à Billes, connu sous la référence 3208-ATN9-SKF, de la marque SKF, possède un diamètre intérieur de 40mm, un diamètre extérieur de 80mm et une épaisseur de 30.2mm.
